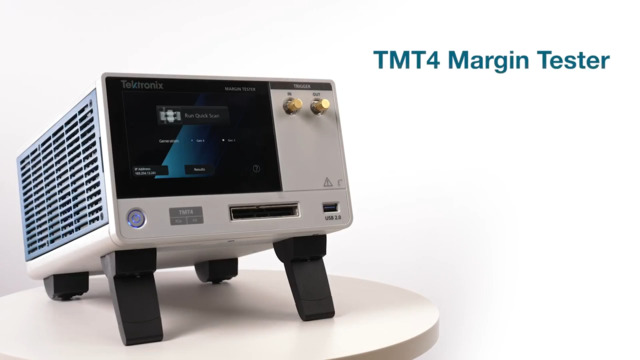

TMT4 邊限測試儀(Margin Tester)

快速、輕鬆的 PCIe 通道邊限調整

TMT4 邊限測試儀讓現有的誤碼率測試儀 (BERT) 和示波器解決方案更加完備。與 BERT 和示波器系統不同，TMT4 邊限測試儀的簡易設置、配置和使用者介面大幅減少了資深工程師為確保系統設定無誤而進行測試的需要，並使更多使用者團隊能夠快速評估邊限測試儀與其 DUT 之間形成連結的健康度。其專屬的 Tx/Rx 功能可讓您找出 PCIe 第 3 代和第 4 代連結兩端的通訊問題，並使團隊能夠在數分鐘內評估所有 PCIe 預設 0-9 中、最多 x16 第 4 代連結的健康度。

設定簡易，可迅速取得結果

使用前面板、網頁瀏覽器或 Rest API 控制 TMT4 邊限測試儀。提供兩種掃描選項：快速掃描和自訂掃描。兩者都包括 DUT Tx 和 DUT Rx 測試。在快速掃描中，邊限測試儀和 DUT 進行自然連結協商(link Negotiation)，判斷要以哪些預設進行通訊。自訂掃描旨在透過強制 DUT 進入特定的測試用預設，為使用者提供更多參數來調整特定的測試。

迅速取得 PCIe 兩端的結果

有了 TMT4 邊限測試儀，評估連結健康度只需短短兩分鐘。

• DUT Tx 測試提供2 組關鍵資料：邊限測試儀透過接收器測量的每個通道預設組合眼圖，以及邊限測試儀用於開啟顯示眼圖的相關接收器訓練值。
• DUT Rx 測試是一項 DUT 接收器路徑的功能性評估。該測試旨在判斷預期操作範圍內，邊限測試儀的傳輸訊號振幅在因減弱而傳回錯誤碼前所能傳送的距離。

待測裝置傳輸 (Tx) 測試

DUT Tx 測試提供 2 組關鍵資料：

• 邊限測試儀透過接收器測量的每個通道預設組合眼圖。
• 邊限測試儀用於開啟顯示眼圖的接收端連接參數。

所獲眼圖代表 DUT 與邊限測試儀所構成連結的無誤區域。

透過 LTSSM 更深入瞭解連結訓練

使用 LTSSM (連結訓練狀態機器) 監視器功能來觀察訓練期間 DUT 和 TMT4 之間的狀態轉換。LTSSM 監視器可讓使用者觀看各狀態的即時進度，結果視窗則會顯示連結在每個狀態、速度和連結寬度所花費的時間百分比，以及狀態之間的轉換次數。手動或使用硬體觸發輸入訊號啟動監控。您也可以從 LTSSM 事件產生觸發輸出訊號。

自訂掃描以進行深入評估

自訂掃描允許使用者選取下列項目，讓您針對特定通道或預設進行更深入的分析：

• 世代 (PCIe Gen 3 或 Gen 4)
• 測試通道
• 測試預設

Tektronix 提供一系列校正及保固延長計畫，可跟儀器一同選購，提供長期保護並維持效能。優點包含：

• OEM 品質維護
• 優先獲得工作台服務
• 一系列意外保護、備用機方案和其他方案功能
• 廣泛的校驗服務層級和選項

立即採取行動，避免非預期的停機時間與支出。請向您的業務代表洽詢將服務方案新增至儀器購買的清單中。
