파워 레일 프로브
전원 무결성 측정에 최적화된 이러한 프로브에는 낮은 노이즈 기여도와 최대 60V의 DC 오프셋, 광대역, 저부하, 광범위한 연결 대체 기능이 결합되어 있습니다.
기본 가격
HKD 55,300
+
패시브 또는 디퍼렌셜 프로브가 아닌 파워 레일 프로브를 사용하는 이유
파워 레일 프로브는 기존 패시브 프로브와 비교했을 때 전원 관련 회로 해석에 대한 초정밀의 정확도를 제공합니다.
기존 전원 무결성 애플리케이션은 일반적으로 패시브 또는 디퍼렌셜 프로프를 사용하여 전원 레일 측정을 하였습니다. 빠른 기술 변화로 인하여 신호의 속도가 매우 빠르고 정확도가 더 높은 전원 노이즈 측정이 필요하게 되었습니다. 이러한 변화는 수GHz의 대역폭을 필요할 만큼 확장되고 있습니다. 새로운 설계에는 더 넓은 대역폭을 제공하여 더 많은 신호 내용을 볼 수 있는 동시에 노이즈를 최소화할 수 있는 새로운 측정 장비가 필요합니다. 최저 노이즈 TPR1000/4000 전원 레일 프로브는 정확도를 기하기 위해 프로브의 로딩 임팩트를 줄이고(특히 가장 민감한 측정 환경에서), 노이즈 영향을 낮추며 높은 대역폭에 대한 옵션을 제공합니다.
더 많은 데이터, 더 빠른 신호
상기는 파워 레일 프로브를 사용하여 3.3V 레일에서 측정한 리플 값입니다. 20MHz 대역폭 한계와 6 시리즈 오실로스코프를 사용해 전원 레일 프로브에서 발생하는 선명하고 가장 정확한 신호를 볼 수 있습니다.
상기는 패시브 프로브를 사용하여 3.3V 레일에서 측정한 리플 값입니다. 표시된 신호가 패시브 프로브에서 볼 수 있는 일반적인 측정값입니다.
새로운 파워 레일 프로브는 최대 4GHz의 전원 레일의 신호 변화를 보여줄 수 있으며, ±60V의 오프셋 전압 범위를 제공하여 플러그에서 집적 회로의 핀까지 이어지는 전원을 측정합니다. 또한 전압 레일에서 ±1V의 넓은 동적 범위를 제공해 전원 라인 또는 부하의 변화로 인해 많은 전류가 발생할 때의Droop 전류를 확인할 수 있습니다. 노이즈 특성이 좋은 스코프와 결합하여 파워 레일 프로브의 조합을 사용하면 측정 장비에 숨겨져 있을 지도 모를 노이즈에 대해서 걱정할 필요가 없습니다. 또한 이전에는 볼 수 없었던 아주 미세한 글리치 신호에 대해서도 걱정할 필요가 없습니다.
연결 문제 해결
전력 엔지니어들은 더 좁고 세밀한 설계에서 더 많은 전력 효율성을 얻어야 하는 어려움을 겪고 있습니다. 일반적으로 검증 시 다른 신호와 병렬로 1개 이상의 전원 레일을 프로빙해야 하는 자동차, 소비재, 산업용 제품 시장 분야의 엔지니어가 특히 그렇습니다. 이 경우 협소한 공간, 숨겨진 신호, 더 작은 회로 구성 요소 문제로 인해 신호 연결 자체에 새로운 제약이 생깁니다.
파워 레일 프로브는 연결 방식이 자유로운 모듈식 연결 옵션과 함께 제공되어 대부분의 요구 사항을 충족할 수 있습니다. 이제 전원 레일에 연결된 테스트 포인트에 솔더링할 때 MMCX 타입 연결을 사용하여 테스트를 수월하고 간편하게 셋업할 수 있습니다.

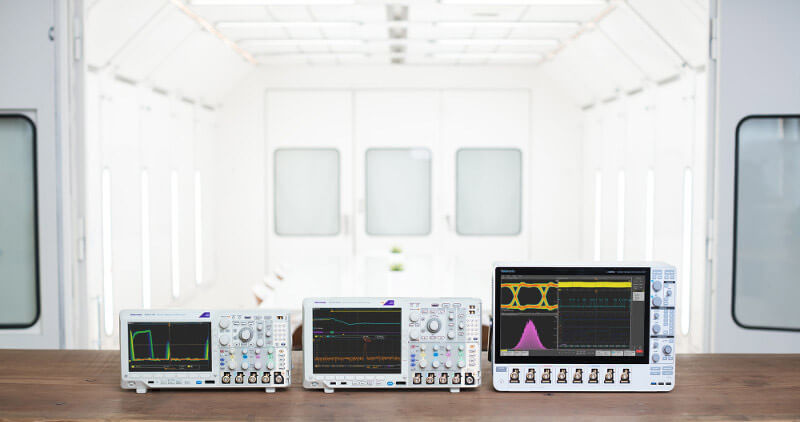

전원 레일 측정에 좋은 최적의 오실로스코프 군
거의 모든 산업군에서 전원 무결성에 관한 요구 사항은 점점 더 엄격해져 가고 있으며 설계에서 전원 레일의 수는 증가하고 있습니다. 대역폭 요구 사항에 따라 텍트로닉스는 전원 레일 프로브와 최적의 조합이 되는 오실로스코프 제품군을 보유하고 있습니다.
마이크로프로세서, 메모리 디바이스, FPGA, 저장 장치 및 이미지 센서 같은 고속 장치의 전원 무결성에 대해 연구 중이고 2~4GHz 범위에서 리플 측정을 정확하게 수행해야 하는 엔지니어를 위해 대역폭이 최대 8GHz에 이르는 6 시리즈 MSO 스코프를 제공하고 있습니다. 4GHz만큼의 대역폭은 필요하지 않지만 측정해야 할 전원 레일의 개수가 계속 많을 경우 5 시리즈 MSO의 채널을 최대 8개, 2GHz까지 사용할 수 있습니다. MDO3000 및 MDO4000C 오실로스코프는 1GHz 미만의 전형적인 리플 값을 측정할 때 유용한 옵션을 제공합니다.
| 모델 | 감쇠 | 대역폭 | 동적 범위 | DC Offset | 정가 | Configure And Quote | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
TPR1000
|
1.25x |
1GHz |
±1V |
±60V |
HKD 55,300 | 구성 및 견적 | ||||||||||||||
TPR4000
|
1.25x |
4GHz |
±1V |
±60V |
HKD 84,600 | 구성 및 견적 |
| 모델 | 감쇠 | 대역폭 | 동적 범위 | DC Offset | 정가 | Configure And Quote | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
TPR1000
|
1.25x |
1GHz |
±1V |
±60V |
HKD 55,300 | 구성 및 견적 | ||||||||||||||
TPR4000
|
1.25x |
4GHz |
±1V |
±60V |
HKD 84,600 | 구성 및 견적 |
