USB-анализатор спектра RSA306B
Несмотря на малые габариты, USB-анализатор спектра RSA306B демонстрирует широкие возможности. Он обладает функциями, присущими анализаторам спектра с вдвое большими размерами и ценой. Идеален для повседневных задач.
БАЗИСНАЯ ЦЕНА
HKD 57,600
+
Максимальный диапазон частот
От 9 кГц до 6,2 ГГц
Полоса захвата
40 МГц
Динамический диапазон
От –160 до +20 дБм
RSA306B USB Spectrum Analyzer
Дополнительную информацию см. в разделе «Фирменная технология DPX®».
Мощная архитектура реального времени приборов серии RSA позволяет исследовать самые сложные, с трудом обнаруживаемые проблемы. Усовершенствованная технология DPX® позволяет увидеть РЧ-характеристики, практически незаметные на обычном анализаторе спектра.
Видео о технологии DPX Начальное руководство по технологии DPX
Как технология DPX позволила TransSiP. Inc. получить необходимую информацию
Мощная и интуитивная. Предоставляем возможность проникнуть в самую суть измерений.
Приборы серии RSA работают под управлением того же ПО SignalVu® Essentials, которое используется во всей линейке анализаторов спектра реального времени компании Tektronix. Предоставление неограниченного доступа к расширенным возможностям измерений и анализа, результаты которых можно сохранить, отобразить в требуемой форме или поделиться с коллегами. Более 15 пакетов ПО охватывают общепринятые стандарты беспроводной связи, управление спектром, измерения характеристик импульсов и многое другое.
Видео: Порядок установки RSA306B с SignalVu-PC
10 самых популярных функций SignalVu
Руководство по применению «Тестирование технологий беспроводной связи»
Производительность без компромиссов.
Приборы серии RSA имеют производительность, соответствующую представленным на рынке обычным анализаторам спектра среднего уровня. Никаких компромиссов даже для самых сложных задач.
Габариты, не имеющие аналогов. Неограниченная гибкость. Уникальная прочность.
При массе всего 1,6 фунта и небольших габаритах RSA306B легко снять со стенда, переносить в лаборатории и даже взять с собой на объект. Совместное использование с блокнотным или планшетным ПК обеспечивают исключительные гибкость и удобство. Пользователь может выбрать предпочтительный вид отображения и тип интерфейса. Кроме того, RSA306B устойчив к эксплуатации в полевых условиях и прошел испытания на соответствие военным стандартам качества.
Посмотрите на испытания в экстремальных условияхКраткий обзор семейства приборов
Все приборы семейства анализаторов спектра Tektronix производятся в США, и на них предоставляется трёхлетняя гарантия, что является залогом качества, гарантируемого компанией. Так что выбирайте анализатор спектра реального времени, который наилучшим образом соответствует вашим потребностям:
- Серия RSA500: благодаря встроенным следящему генератору для тестирования антенны и кабеля и приёмнику GPS для определения и нанесения на карту расположения источника сигналов, прибор RSA500 значительно упрощает измерения в полевых условиях.
Подробнее>> - Серия RSA600: сочетание более широкого динамического диапазона и меньшего фазового шума для анализа параметров модуляции сигналов беспроводной связи, а также дополнительно поставляемого следящего генератора для определения характеристик РЧ-компонентов делает анализатор RSA600 мощным прибором для лабораторного тестирования.
Подробнее>>
Случается всякое! Лучше обеспечить защиту.
Компания предлагает план, покрывающий случайные повреждения, который является единственным в отрасли. Он действительно покрывает повреждения экрана, повреждения из-за проливов, разрушение монтажных элементов и повреждения в результате электростатического разряда или электрических перенапряжений. Снизить незапланированные расходы на ремонт или замену поможет комплексный план защиты.
| Модель | Диапазон частот | Полоса пропускания в реальном времени | Минимальная длительность события со 100% вероятностью перехвата (POI) | SFDR (динамический диапазон, свободный от паразитных выбросов) (типичное значение) | РЧ соединители | Прайс-лист | Configure And Quote |
|---|---|---|---|---|---|---|---|
| RSA306B | От 9 кГц до 6,2 ГГц | 40 МГц | 15 мкс | 60 dBc | Тип N | HKD 57,600 | Конфигурация и ценовое предложение |
Мониторинг спектра и обнаружение помех
В связи с переходом на технологии мобильной связи постоянно ужесточаются требования к характеристикам спектра в сложных и перегруженных сетях. Анализаторы спектра реального времени Tektronix позволяют быстро обнаружить и проанализировать источники помех для определения местоположения и идентификации мешающих передатчиков. Выполняя анализ спектров реального времени при помощи приборов RSA306B, RSA500 или RSA600, можно быть уверенным в целостности сигналов и их соответствии стандартам.
Руководство по применению «Обнаружение помех»
Основные преимущества
- Фирменная технология DPX, обеспечивающая выполнение точных измерений в режиме реального времени, реализована а анализаторе спектра RSA306B — портативном приборе с ударопрочным корпусом и удобным в использовании программным интерфейсом.
- Анализатор спектра RSA306B покрывает диапазон частот до 6,2 ГГц и имеет полосу захвата 40 МГц
Сокращение затрат на производство и времени тестирования за счёт более универсальных тестов
Анализаторы USB RSA являются оптимальными приборами для производителей, стремящихся повысить выход готовой продукции и качество устройств при сдерживании расходов на тестирование. Приборы RSA 306B, 500 и 600 при помощи ПО SignalVu-PC поддерживают большинство стандартов, применяемых в сетях Интернета вещей (IoT), поставляются с полным набором драйверов и примерами кодов, а также поддерживают тестирование технологий IoT, таких как WiFi и новый Bluetooth 5.0.
Повышение эффективности обучения студентов
Пользуясь доступными по цене полнофункциональными анализаторами спектра реального времени, студенты могут получать результаты экспериментов, выполнять анализ и на своих ноутбуках создавать отчёты по лабораторным работам, что позволяет экономить время и оптимизировать учебный процесс. Благодаря компактности и портативности анализатора, эксперименты можно проводить вне лаборатории в реальных условиях.
Предварительное тестирование электромагнитных помех/совместимости
Выполнение предварительного тестирования в лаборатории при помощи анализаторов спектра реального времени позволит сократить затраты материалов, труда и драгоценного времени. При этом можно воспользоваться бесплатной версией ПО SignalVu-PC с функцией обнаружения пиковых значений. Ещё более точные результаты получаются при использовании функций обнаружения квазипиковых и средних значений.
| Модель | Диапазон частот | Полоса пропускания в реальном времени | Минимальная длительность события со 100% вероятностью перехвата (POI) | SFDR (динамический диапазон, свободный от паразитных выбросов) (типичное значение) | РЧ соединители | Прайс-лист | Configure And Quote |
|---|---|---|---|---|---|---|---|
| RSA306B | От 9 кГц до 6,2 ГГц | 40 МГц | 15 мкс | 60 dBc | Тип N | HKD 57,600 | Конфигурация и ценовое предложение |
| Tektronix RSA306B |
Tektronix RSA507A |
Tektronix RSA607A |
Keysight N9322C (BSA) |
Keysight N9000-507 (CXA) |
|
|---|---|---|---|---|---|
| Максимальный диапазон частот | От 9 кГц до 6,2 ГГц | От 9 кГц до 7,5 ГГц | От 9 кГц до 7,5 ГГц | От 9 кГц до 7 ГГц | от 9 кГц до 7,5 ГГц |
| Полоса захвата | 40 МГц | 40 МГц | 40 МГц | 1 МГц | Станд.: 10 МГц Опция: 25 МГц |
| Динамический диапазон (от среднего уровня собственных шумов DANL до макс. входного знач.) |
От –160 до +23 дБм | От –161 до +33 дБм | От –161 до +33 дБм | От –152 до +20 дБм | от –148 дБм до +15 дБм (с включённым дополн. предусилителем) |
| Фазовый шум (центральная частота 1 ГГц, смещение 10 кГц) | –84 дБн/Гц | –94 дБн/Гц | –94 дБн/Гц | –90 дБн/Гц (тип.) | –102 дБн/Гц |
| Работа в реальном времени | Да | Да | Да | Нет | Нет |
| Базовые измерения | 17 | 17 | 17 | 6 | 10 |
| Страна происхождения | США | США | США | Малайзия | Малайзия |
| Гарантийные обязательства | Гарантия 3 года | Гарантия 3 года | Гарантия 3 года | Гарантия 3 года | Гарантия 3 года |
| Масса | 1,6 фунта | 7,0 фунта | 6,35 фунта | 17,4 фунта | 34 фунта |
| Размеры (В х Ш х Д) | 1,2" x 7,5" x 5" | 2,65" x 11,78" x 10,68" | 2,95" x 14,12" x 8,75" | 5,2" x 15,7" x 12,6" | 7" x 16,8" x 14,5" |
ПО SignalVu-PC добавляет функциональность прибору RSA306B для использования его на стенде или на объекте
RSA306B работает под управлением ПО SignalVu-PC — мощной программы, являющейся одним из основных элементов анализаторов сигналов Tektronix. Элементы управления программного обеспечения анализатора спектра непрерывно собирают данные и обновляют измерительные экраны.
Базовая версия ПО поставляется в комплекте с прибором без дополнительной оплаты. При настройке конфигурации ПО в соответствии с требуемой областью применения можно добавлять дополнительные модули.
Загрузить пробную версию Подробные технические характеристики ПО SignalVu-PC
Основные преимущества
- Бесплатная базовая версия включает выполнение 17 видов измерений для анализа сигналов и спектра в реальном масштабе времени
- Платные дополнительные модули для выполнения более 15 видов расширенных измерений, включая тестирование беспроводных ЛВС, проверку соответствия требованиям стандартов P25, анализа импульсных сигналов, анализа модуляции и многого другого
РЕКОМЕНДУЕМЫЕ ПРИНАДЛЕЖНОСТИ

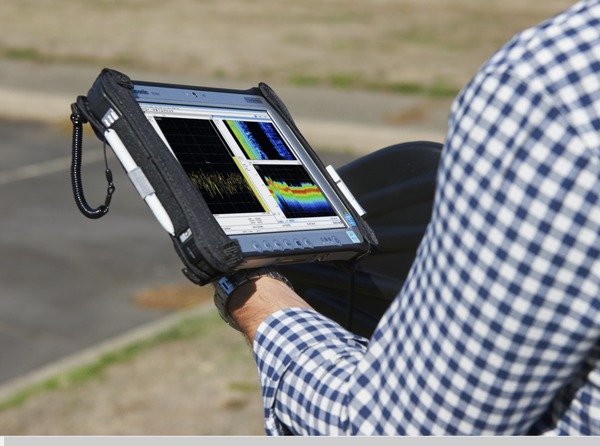

Приборный контроллер Panasonic с ПО SignalVu-PC
Использование предлагаемого компанией Tektronix контроллера Panasonic FZ-G1 совместно с USB-анализатором спектра Tektronix меняет представление о возможностях анализа спектра на объекте. Контроллер снабжен самым большим среди портативных устройств экраном, а его вес значительно меньше традиционных портативных анализаторов спектра.
Основные преимущества
- Предварительно загруженное ПО SignalVu-PC
- Программируемые пользователем настройки дисплея и кнопки на передней панели позволяют организовать работу с SignalVu-PC оптимальным образом
- Проведенные компанией Tektronix испытания подтверждают соответствие всех USB-анализаторов спектра требованиям для работы в реальном времени
РЕКОМЕНДУЕМЫЕ ПРИНАДЛЕЖНОСТИ
Интеллектуальная антенна для поиска источников помех
Использование направленной антенны Alaris DF-A0047 с USB-анализатором спектра Tektronix облегчает поиск источников помех. Направления пеленга автоматически передаются из антенны в систему SignalVu-PC Map для быстрого обнаружения источников помех методом триангуляции.
Основные преимущества
- Многообразие антенн и выбираемый пользователем предусилитель позволяют охватить широкий диапазон частот и уровней помех
- Встроенный в антенну компас передает угловые данные для обработки с помощью ПО SignalVu-PC и автоматического построения линии пеленга на карте
- Питание от интерфейса USB
